Какие комплектующие нужны для сборки игрового компьютера. Комплектующие компьютера: описание и советы по выбору

Большинство знают о том, что в минимальный состав совершенно обыкновенного системного блока входят процессор, материнская плата, видеокарта, оперативная память, жесткий диск, корпус с блоком питания и другие менее значимые составляющие. И скорее всего никому не нужно объяснять, как важен правильный подбор комплектующих для ПК.

Когда и почему нужно собирать новый компьютер

Все эти комплектующие взаимодействуют друг с другом, и стабильно работают до тех пор, пока что-то не выйдет из строя. Как видно из практики, большая часть компьютерного железа (железо - комплектующие компьютера) рассчитана на длительное время работы. В итоге необходимость сборки нового ПК появляется не из-за какой-либо поломки, а по причине того, что внутренняя составляющая системного блока неизбежно устаревает и уже не справляется с современными задачами.

Если взять рабочий системный блок 10-ти летней давности, то он и сегодня будет выполнять свои функции, однако вы сразу ощутите колоссальную разницу между старичком, и свежей заменой. Дело не в физическом старении комплектующих, здесь всему виной является технический прогресс, ведь почти каждый год появляются более производительные составляющие.

Нет смысла постоянно производить обновление компьютерной системы, по причине довольно ёмких денежных затрат. В связи с этим, как правило сборка, предназначенная для игр, производится с перспективой на несколько лет вперёд, а если цель сборки компьютер для выполнения офисных задач, то срок его использования должен увеличиться ещё на более долгий срок службы, но тут никак не обойтись без правильного выбора комплектующих для компьютера. Информация о том, как выбрать компьютер так же будет очень полезной, а в чём-то даже и схожей.

Актуальный подбор комплектующих для ПК на сегодняшний день

Выбор процессора для будущего компьютера

Процессор - это начальное звено, то от чего стоит отталкиваться при сборке нового компьютера в первую очередь, вне зависимости от дальнейшего предназначения компьютера. Только после того как выбран конкретный процессор можно и дальше продолжать решать вопрос комплектующими: с материнской платой и оперативной памятью и т.д.

Взглянув на процессорный ассортимент, вам сразу кинутся в глаза два конкурента Intel и AMD. Если поверхностно разобраться в тестах и обзорами выбора между этими торговыми марками, позволительно прийти к небольшому выводу: процессоры Intel хороши в плане производительности, а AMD лучше в ценовом сегменте.

Выбор процессора AMD

Если взять идентичные по частоте и количеству ядер два процессора разных производителей, то тут с большей вероятностью выйдет победителем именно Intel. Ведь у них хорошо реализована структура CPU, на разработку которой ушли годы. AMD менее производительны как покажется на первый взгляд, но если сравнивать их немного по-другому, а именно по цене и производительности, то AMD в средне ценовом сегменте обычно более производительны.

Конечно же выбирать между тем или иным производителем - это вопрос больше философский, так как фанаты всегда поддерживают одного из этих конкурентов. Для начала необходимо ознакомиться с ведущими решениями от AMD.

Данные центральные процессоры на сегодняшний день делают под socket (тип разъема) AM3+, имеющие три серии моделей FX с 4-ех, 6-ти и 8-ми ядрами и стоимости этих технических решений соответственно разные. Эти процессоры станут отличным бюджетным решением для современных игр. При этом количество ядер будет влиять на лучшую многозадачность, что сейчас не маловажно. Но тут фактор в пользу Intel - большинство нынешних компьютерных игр адаптированы под четырёх ядерные процессоры.

Как актуальное дешёвое дополнение для обновления компьютера на сегодня будут 4-ех ядерные процессоры AMD Athlon c socket FM2 и с socket AM3 AMD Athlon X4. Но эти процессоры не имеют интегрированного графического ядра, что довольно значимо, ведь для офисного компьютера покупка видеокарты будет лишней растратой, поэтому эти модели для сборки перспективного игрового компьютера лучше не использовать. Если вы желаете интегрированное видео, что считается оптимальным для пользовательского или офисного компьютера, то вам стоит присмотреться на процессоры с socket FM2/FM2+.

Самыми не дорогостоящим и современным решением от AMD будут являться процессоры серии FX 4100 - 4350. FX4XXX позиционирует больше как хорошая платформа для домашнего компьютера, в своё время как FX6XXX (FX6100 - 6350) неплохо будет проявлять себя как бюджетный игровой компьютер, имеющий разгонный потенциал. Конечно для более высокой производительности можно выбрать процессоры FX 8xxx и 9xxx серии, производительность которых считается лучшей у изготовителя.

Выбор процессора Intel

У процессоров от Intel система выбора немного проще. Процессоры последнего будут оптимальным решением сборки современного компьютера, имеют сокет 1150 и независимо от цены, все эти процессоры оснащены встроенным графическим ядром, а завершающей серию модельного ряда, как и у процессоров с разъёмом 1155 здесь завершает Intel Core i7. Он имеет 4 ядра и технологию hyper threading (8 потоков). В младшей модели Intel Core i3 (2 ядра, 4 потока) реализовано всё самое необходимое для стабильной работы при довольно ресурсоёмких задачах.

Старшая модель рассчитана совершенно на все случаи жизни, начиная от высоко требовательных игр и заканчивая кодированием и обработкой видео. Что касается Intel Core i3 - это начальный игровой вариант, ну или минимальный вариант для бюджетного игрового компьютера. Золотой серединой производительного компьютера будет Intel Core i5, тут ничего лишнего, честные 4 ядра. Для офисных компьютеров, существуют еще две серии двухъядерных моделей - Pentium и Celeron. Процессор Pentium больше подходит для дома, так как он чуть-чуть производительней, а значит и дороже, а Celeron хоть и подходит для не очень ресурсоемких задач таких как просмотр фильмов и прослушивание музыки, веб сёрфинг и социальные сети, но его производительности будет явно хоть и не везде, но не хватать.

Материнская плата

После долгого определения с выбором такого комплектующего для ПК как процессора, настал час задуматься о материнской плате. Сначала посмотрите на сокет предварительно выбранного процессора, затем по этим параметрам начните подбирать материнскую плату. Разъём материнки и CPU должен совпадать в обязательном порядке. При подборе данного вида комплектующих стоит обратить внимание на чипсет (влияет на многое, к примеру, на максимально поддерживаемую частоту ОЗУ, наличие SATA 3 и USB 3.0), количество разъемов (USB , SATA, PCI, DDR, DVI/VGA для интегрированного видео), форм-фактор (габариты платы) и производителя.

Рекомендуемыми производителями здесь выступают Gigabyte, Asus и MSI, некоторые модели материнских плат других производителей на самом деле могут быть даже и производительнее и не менее надёжными, например, как ASRock. Эти же фирмы-производители хорошо зарекомендовали себя и в производстве видеокарт. А вот производителей, комплектующих тех же материнской платы и видеокарты совершенно не обязательно покупать одной марки. Материнских плат в продаже множество, а вот какую предпочесть вам - это индивидуальный подход.

Видеокарта

Видеокарта необходима компьютеру не только для вывода изображения на монитор. Она еще отвечает за обработку той самой графики, особенно это касается трехмерных развлечений. Сегодня для того что бы комфортно играть на минимальных настройках, нужно выбрать видеокарту уж точно не менее производительную чем Nvidia GeForce 730 или AMD Radeon R7 240. Средний оптимальный вариант GeForce 760/770. Если есть желание долгое время наслаждаться высокими или ультра настройками, готовьтесь раскошелиться на GeForce 790 или AMD Radeon R9 270 290X, а может даже и GeForce GTX 980. Тут не стоит терять голову, лучшим компьютер всегда у вас не будет и то, что сегодня стоит 1999$ завтра уже будет стоить 299$, хотя разницы между производительностями и функциональности моделей можно даже и не заметить.

Что касается интегрированного видео, тут всё гораздо проще просто. Графический процессор уже встроен производителем в CPU. Он как раз будет работать вместо видеокарты, а память ОЗУ будет использовать для выполнения функции видеокарты. В настройках BIOS есть возможность самостоятельно выделить доступную память под интегрированное видео. Максимальный допустимый выделяемый объем зависит от возможностей материнской платы (можно уточнить в инструкции или на официальном сайте производителя).

Оперативная память

Для комфортной работы сегодня минимальным объёмом является 4 ГБ ОЗУ. Это касается офисных компьютеров и сборок для простых задач. Игровому ПК желательно иметь 8 ГБ, ну или при великом желание 16 ГБ, которые могут не использоваться, решать вам. Тут важно уделить внимание выбору планок оперативной памяти с необходимой частотой. Покупать ОЗУ с максимальной частотой - не нужно, тут нужна та, которая одновременно поддерживается материнской платой и процессором. Хорошо специализируются в данном вопросе такие фирмы как Corsair, Goodram, Kingston, Silicon Power, Transcend.

Еще немаловажным фактом является двухканальный режим работы присущий большинству, если не всем современным материнским платам. Он прибавляет производительность более чем на 15%. Как этого добиться? Очень просто. Купите два одинаковых модуля оперативной памяти. Например, 2 планки по 2 ГБ каждая (4 ГБ ОЗУ) или по 4 ГБ (8 ГБ ОЗУ), обычно в магазинах уже продаются наборы, укомплектованные планками памяти одной партии.

Жесткий диск и твердотельный накопитель

Вот мы и подошли вплотную к пользовательской памяти. Все знают предназначение жёсткого диска , именно на нем хранится вся информация. Но это не говорит об возможности установки операционной системы только на него. Сегодня HDD накопители остаются хорошими устройствами хранения информации, но для получения большей отдачи от компьютера под раздел для ОС уже довольно многие отдельно покупают SSD, с емкостью от 120 ГБ. Технология SSD показала себя с положительной стороны в плане быстродействия. Если на твердотельный диск установить всё системное ПО, то вы почувствуете существенную разницу между самым обыкновенным HDD и SSD . Компьютер станет грузиться считанные секунды, мгновенно будут открываться все приложения, и вы навсегда забудете о временных зависаниях.

А что касается жесткого диска, то он до сих пор остается актуальным в плане накопления данных. Выгодно покупать HDD с объемом от 1 ТБ, так как получается дешевле стоимость 1 ГБ памяти. Что касается механики, скорость вращения шпинделя у всех стандартна, 7200 оборотов в минуту. Просто меньше выбирать не стоит, если конечно не производится обновление ноутбука, да и в них SSD уже не считается новизной.

Объем буфера винчестера желательно иметь не меньше 32 МБ. Немаловажным моментом еще считается изготовитель. Сегодня они почти все одинаковы. При правильном подборе комплектующего ПК, такого как HDD следует присмотреться к давно существующим на рынке производителям Western Digital и Seagate, именно на них рекомендовано ориентироваться, хотя это не обязательное правило которого стоит придерживаться, даже среди этих производителей попадается брак, хоть и с меньшей вероятностью.

Корпус и блок питания

Если присмотреться к ассортименту корпусов, то можно обратить внимание на наличие блока питания, поставляемого в комплекте. Такой БП позволительно взять только в случае использования комплектующих с низким энергопотреблением и то не менее чем 400W. Такой блок питаний конечно подойдёт для сборки офисного компьютера с интегрированным видеоадаптером ну или для некоторых сборок компьютера для дома.

У вас игровая сборка с видеокартой? Тогда зайдите на сайт производителя, посмотрите рекомендуемую мощность БП для предпочитаемой видеокарты, накиньте в запас 100-150W и купите качественный блок питания. Ни в коем случае не подключайте то питание, что было в комплекте, существует риск спалить сам блок и другие комплектующие. Дело в том, что такие БП не соответствуют заявленной мощности, при этом их качество в основном оставляет желать лучшего. Ориентируйтесь на качественное питание от Cooler Master или Chieftec ну, или как минимум FSP и аналоги. Они не только надежны, но и оптимальны в плане разъемов. В них увеличенное количество портов для питания SATA и прочих устройств, а также длиннее сами провода. Для более правильного понимания того, о чём идёт речь, ознакомьтесь со статьёй: как выбрать корпус для компьютера .

Эти преимущества особенно нужны для игровой сборки компьютера, в противном случае можно приобрести модели по дешевле. Что касается корпуса - выбрать можно любой, ориентируясь на форм-фактор и свой вкус, не стоит забывать о хорошей продувке, ведь обычно очень мощные компьютеры, особенно после разгона очень хорошо нагреваются.

Прочие комплектующие

Последним этапом остаются другие комплектующие персонального компьютера. Сюда относятся DVD привод, прочие адаптеры, тюнеры и т.д. Здесь у каждого индивидуального предпочтения. Однако до сих пор в актуальности остается оптический привод , так как в последнее время набирают популярность Blu Ray, хоть и не пользуются огромным спросом. А некоторые специально покупают привод только ради установки ОС и драйверов, наверное, не зная о возможностях загрузочной флешки . Если вы примете решение купить привод, то лучший по качеству скорее Asus и Nec, вероятность поломки достаточно низкая, хотя на самом деле тут как повезёт.

Приведённая краткая информация окажется полезна при подборе комплектующих для будущего компьютера. Однако после составления списка желаемого железа, если не обладаете достаточным опытом, для воздержания дополнительного похода в магазин для обмена не тех комплектующих, лучше посоветоваться со специалистом. Такой специалист может находится и в магазине. Профессионалы укажут вам на ошибки, которые может совершить новичок. Возможно, даже порекомендуют что-то более достойное.

После 100% убеждения в правильном подборе комплектующих и в их совместимости, покупайте их приступайте к сборке. В интернете есть множество видео обзоров, как это делается. Они очень помогут вам в решении данной задачи. Крайний случай - отдать железо специалисту, и он соберет всё до кучи, обычно сборка входит в бесплатный бонус после покупки.

Если вы не желаете покупать компьютер в магазине, где он уже полностью укомплектован, а хотите сами подобрать его комплектацию, то вам нужно знать несколько принципов и рекомендаций, которые помогут вам выбрать нужное аппаратное обеспечение. Конечно, мы можем обратиться и в специальные фирмы, но это будет стоить дополнительных денег, так что будем собирать компьютер сами. В основном статья расичитана на "чайников", и, вероятно, не будет представлять интереса для проффессионалов в мире Hardware.

Для начала нам нужно определиться с целью, для которой вам нужен компьютер. Как правило, здесь два варианта: - для работы; - для игр и прочих развлечений.

Начнем с первого варианта, и рассмотрим, какие комплектующие нам подойдут для компьютера, на котором мы не собираемся играть в ресурсоемкие игры. Работа на компьютере также понятие неоднозначное, поэтому в процессе мы будет немного разделять аппаратные части для разных задач.

Итак, приступим.

1. Процессор.

Если вам нужен компьютер для набора текста или работы с базами данных, то в таком случае очень мощный процессор вам не понадобится. Здесь главный параметр – тактовая частота. Она должна быть не меньше 2.0 ГГц. Если будет меньше - у вас есть все шансы, что процессор не потянет такие операционные системы, как Windows Vista и . Для работы с мультимедиа (например, с изображениями и видео очень высокого разрешения) понадобится процессор помощнее. Это одноядерные AMD с частотой от 3 Ггц, одноядерные Intel с частотой от 2.5 Ггц, двухядерные AMD от 1.8 Ггц, двухядерные Intel с частотой от 1.5 Ггц.

2. Оперативная память.

В основном разные модули памяти отличаются скоростью работы (ее три вида - DDR I, DDR II, DDR III), и размером (128 мб, 256 мб, 512 мб, 1 гб и т.д.). В данном случае, так как текстовые документы "весят" совсем немного, подойдет малый объем оперативной памяти - от 256 мб до 512 мб. На сегодняшний день модули поколения DDR I уже редкость, так что покупайте DDR II. Для работы с мультимедиа и 3D объектами оперативной памяти нужно больше – от 512 Мб до 1Гб. Поколение памяти DDR II.

3. Видеокарта.

Для работы с текстами хорошая видео карта не нужна. Так что выбирайте любую из Nvidia или ATI, объемом памяти в 128 мб. Такая видеокарта будет стоить максимум 30$. Если на компьютере будут проводиться операции с мультимедиа, то нужно подобрать видеокарту с большим объемом памяти. Она не должна быть очень дорогой, но объем памяти не должен быть меньше 256 Мб, а лучше 512 Мб.

4. Материнская плата.

Выберите любую безо всяких наворотов. Проконтролируйте лишь два фактора: на ней должно быть хотя бы два USB порта, и она должна быть совместима со всем вышеперечисленным оборудованием.

5. Жесткий диск.

Жесткий диск можно выбрать любой, нужного вам объема. Интерфейс может быть как SATA, так и IDE.

6. Блок питания.

Когда будете заказывать процессор, обратите внимание на потребляемую мощность. И, впоследствии, мощность блока питания не должна быть меньше, желательно немного больше чем у процессора. (Однако намного больше не нужно, ведь больше мощность блока - больше его стоимость).

Выбирайте любой, какой понравится по внешнему виду.

8. Система охлаждения.

Компьютер для работы с текстами можно оснастить самым простым вентилятором. В случае компьютера для более ресурсоемкой работы можно также выбрать систему воздушного охлаждения, однако чем мощнее тем лучше.

В первом случае желательно выбрать монитор не высокого разрешения, ведь чем больше разрешение – тем больше нагрузка на систему, а она у нас она не отличается высокой мощностью. А вот в случае обработки изображений и видео, нужно отталкиваться от того, насколько большими будут эти изображения. Если за компьютером будет работать профессиональный дизайнер, то возможно ему понадобится монитор с относительно большой диагональю (22-24 дюйма) и разрешением от 1600х1200 и выше. Хотя при более низких требованиях, разрешения в 1280x1024 пикселей может быть вполне достаточно.

10. Клавиатура, мышь.

Здесь ситуация обстоит совсем по-другому. Если вы собираетесь печатать много текста – настоятельно советую купить хорошую клавиатуру, разделенную для правой и левой руки (часто называю «разломанная» клавиатура). Хорошая клавиатура подобного рода может стоить от $50 до $100. Кроме того, не помешает освоить .
Для работы с мультимедиа хорошая клавиатура абсолютно не нужна, и подойдет любая даже самая дешевая. Здесь, возможно, нужно обратить внимание на мышь. Если при работе вам нужно будет проводить точные операции над изображениями, то стоит купить мышь с более высокой чувствительностью. Такая мышь будет более точно передавать движения вашей руки, и позволит более комфортно работать с мелкими деталями.

11. Дисковод.

Выберите любой. Желательно с возможность чтения и записи DVD дисков.

А теперь мы приступим к рассмотрению компьютера, который позволит нам играть в самые последние игры и комфортно совершать любые другие операции. Конечно, мы не будем подбирать компьютер на $100.000 (а есть и такие), но подберем такую систему на которой можно будет легко играть в такие игры, как GTA IV, Call of Duty 4, 5, 6; Need For Speed: Shift, Assasin"s Creed 2.

1. Процессор.



Понадобится (обязательно!) двухъядерный процессор фирмы Intel (можно и AMD - они дешевле, однако немного слабее Intel-ов) с частотой не меньше 2.5 Ггц. Пример: Intel Core 2 Extreme. Можно, чуть меньше - Intel Core 2 Duo. Если бюджет позволяет – обратите внимание на четырехъядерный из семейства Intel Core 2 Quad. Тогда на частоту можете не смотреть. Пусть будет даже 1.5Ггц. Например, на машине с процессором Intel Core 2 Quad Q9000 2.0 Ггц все работает просто замечательно. Однако, они дороже почти на 100$ чем двухъядерные.

2 Оперативная память.

Тут работает принцип: больше - лучше. Если вы выбрали двухъядерный процессор - берите не меньше 2 Гб оперативной памяти. Скорость - или DDR II или DDR III (лучше, конечно, поколение DDR III, но они дорогие). Если процессор четырехъядерный, то - соответственно как минимум 4 Гб «оперативки». Производитель на работу модуля не влияет так что берите как подешевле.

3. Видеокарта.

Естественно вам понадобится хорошая видео карта. Лидерами в производстве видео карт на данный момент являются два гиганта – и . Что же лучше? Споров на эту тему ведется не мало, и преимущество той или иной видео карты может зависеть от разных факторов. Здесь однозначно можно посоветовать одно. Если у вас будет процессор от AMD, то лучше приобрести видео карту ATI - это вызвано тем, что AMD и ATI сейчас являются практически одной и той же компанией, и соответсвенно ее продукты хорошо совместимы друг с другом. Однако есть мнение, что NVIDIAдля игр все-таки лучше - автор статьи был очевидцем теста, в котором игра GTA IV шла одинаково хорошо на более мощной видое карте ATI и на более слабой NVIDIA. При этом процессор на машине c мощной видео картой ATI был также вдвое мощнее.
Что касается объема памяти, то он должен быть не меньше 512 Мб, а лучше 1 Гб. В общем-то «разгуляться» здесь есть где – хороших видео карт сейчас много. Если вам позволяет бюджет, то обратите внимание на видео карты NVIDIA GeForce 9-ой серии, и на ATI Radeon™ HD серии 5ххх.

4. Жесткий диск.

Объем жесткого диска зависит от того, сколько данных вы захотите хранить на нем. Если учесть, что пользователь будет хранить много видео высокого разрешения, много «увесистых» игрушек, то объем жесткого диска в 250 Гб кажется минимальным. Также обратите внимание на то, чтобы диск был системы SATA. Он намного быстрее считывает, записывает, удаляет информацию, чем диски других систем.

5. Материнская плата.

Тут вы можете купить все, что душа пожелает. Со встроенным Bluetooth, Wi-fi, TV-тюнером... хватало бы средств. Ну и также проконтролируйте, чтобы на материнской плате подходили разъемы процессор, видеокарту, блок питания, чтобы хватало USB портов для комфортного использования ПК. Помните не на всякую материнскую плату можно поставить, например, самую последнюю модель видео карты.

6. Блок питания.

Тут нужно быть внимательным. Компьютер мощный, энергии потребляет много. Необходимо, чтобы мощность блока питания превышала (ненамного иначе можно спалить хрупкие детали) потребляемую мощность процессора. Нужно чтобы мощность была больше той, которая нужна для процессора, ведь остальным устройствам тоже нужно питание.

7. Система охлаждения.

Можно сказать однозначно, что чем ниже температура системы, в частности процессора, тем "быстрее" она работает. И наоборот. Поэтому на этом не стоит сильно экономить. А выбрать есть из чего - начиная от 15$-25$ за хороший вентилятор, и до тысяч долларов за азотное охлаждение.

Сейчас на рынке трудно найти старые мониторы на основе электронно-лучевой трубки. Почти все предлагаемые мониторы – жидкокристаллические (LСD). Последними разработками в этой сфере являются LED мониторы, в которых используется светодиодная подсветка. Они экономичнее LCD на 40% по потреблению электроэнергии, но и, соответственно, дороже.
Разрешение и размер монитора выбирайте сами. Здесь выбор огромен. Мониторы размером 20-22 дюйма, и средним разрешением сейчас относительно доступны. Для того чтобы смотреть видео хорошего качества желательно купить монитор с разрешением Full HD (1920x1080) и диагональю от 24 дюймов.

Если вы решили выбрать отдельно и корпус для системного блока, то единственным фактором, который важен при выборе – присутствие отверстий под все выбранные устройства. Проконтролируйте, чтобы количество портов USB совпадало с количеством отверстий под них. Также, если у вас будет Card Reader, wi-fi с возможностью подключения внешней антенны и т.д. – их тоже нужно будет где-то разместить.

10. Мышь, клавиатура.
Для заядлых геймеров сейчас созданы игровые клавиатуры, на которых основные «геймерские» кнопки сделаны удобнее, чем на обычной клавиатуре. Также геймерам и профессионалам по работе с графикой можно посоветовать более чувствительные мышки, которые обеспечивают более точное позиционирование курсора.

Вот и все, удачной вам покупки!

Привет всем! На днях один мой клиент попросил меня помочь с выбором готового системного блока в цифровом супермаркете. Как я не пытался его отговорить, объясняя, что в собранных компьютерах подобраны почти всегда неправильно, а цены на такие изделия сильно завышены, он остался стоять на своём, и только после того, как я подробно рассчитал ему стоимость системника, как если бы мы собирали его сами, и сравнил получившуюся цену с ценником уже собранного ПК, мой клиент согласился со мной.

Друзья, всё дело в том, что я знаю эту "кухню" изнутри. Почти всегда готовый системный блок собирается из ужасно подобранных друг под друга комплектующих, которые не смогли продать в розницу, к примеру, вместе с низкопроизводительным процессором в таком компьютере может быть установлена мощная видеокарта (именно из-за неё ПК обзовут игровым), но эта видюха никогда не выложится на полную мощность из-за ущербного процессора. Что касается качества комплектующих, то здесь похожая история. В частности, вам не удастся установить производителя оперативки и видеокарты, а система охлаждения процессора будет заводской и очень шумной, твердотельный накопитель SSD окажется от неизвестного китайского "Fast Disk", а блок питания и вовсе без названия, на маленькой материнской плате microATX вы не найдёте нужного вам разъёма PCI, а на передней панели страшненького корпуса портов USB 3.0, вместо двух корпусных вентиляторов вы получите один и гудеть он будет за версту слышно. И самое главное, цена этого монстра окажется в районе 50-ти тысяч рублей! Вы удивитесь, но если собирать системник самому, то он обойдётся на 10 тысяч рублей дешевле и качеством несомненно лучше. Да, я соглашусь с тем, что в некоторых случаях можно найти приличный готовый компьютер с нормальными составляющими, но цена его будет всегда дороже, чем бы вы собрали его сами.

Подбор комплектующих для компьютера

Для начала давайте определимся с последовательностью сборки. В большинстве случаев комплектующие будущего компьютера нужно подбирать в таком порядке: Процессор->Материнская плата->Видеокарта->Блок питания->Кулер->Оперативная память->Накопители->Корпус. В данную цепочку можно включить очень много звеньев (внешние устройства, доп. карты PCI, доп. кулеры и так далее)

Процессор

Приступим! Самый первый на очереди это . Начинаем мы с компьютерного сердца потому, что такие комплектующие, как видеокарта, материнская плата и кулер подбираются под него, а не наоборот, но обо всем по порядку. Современный компьютерный рынок кишит огромным множеством процессоров, из которых вам и придется выбирать. Лично я выбрал i5 6400, потому что он мощный и недорогой (11 тысяч рублей), к тому же очень просто поддается оверклокингу (разгону) и работает на частоте выше 4.3 ГГц.

Итак, после того как вы остановились на какой-то модели вам, по большому счету, необходимо две вещи: запомнить сокет этого процессора (сокет – разъем, куда вставляется процессор) и определиться, будет ли процессор подвергаться разгону ( ).

Если вы решили, что будете разгонять, то вам понадобится определенная материнская плата на z170, z270 чипсете (чипсет – набор микросхем, координирующий совместную работу всех компонентов).

Материнская плата

Знать тип сокета у процессора нам необходимо для . Вот мы плавно и подошли ко второму шагу. Вообще, системная плата предлагает покупателю самый большой и разнообразный набор функций и характеристик относительно других комплектующих. Каждый сам для себя решает сколько слотов под оперативную память ему нужно, количество и разнообразие портов на панели, разъемов SATA и т.д и т.п. Именно поэтому к её выбору стоит подойти очень внимательно и расчетливо. Я решил, что буду гнать проц. Соответственно мне нужна мамка на z170 чипсете (или на z270) и с 1151 сокетом. Свой взор я остановил на Asrock z170m pro 4s (цена 7 тысяч рублей).

Если разгонять не планируете, то берите любую понравившуюся материнку с подходящим вам функционалом и сокетом. Так же не забудьте посмотреть в графе "поддерживаемые процессоры”, в моем случае i5 процессор есть в этом списке, всё в порядке. Далее, если вы планируете ставить две и более видеокарты, смотрите на то, чтобы мамка поддерживала режим SLI/CrossFire и на ней было необходимое количество слотов PCI-Express x16.

Следующее, на что необходимо обратить внимание, это тип поддерживаемой оперативной памяти (DDR 2, 3 ,4), количество слотов под оперативку и максимально возможный её объем. Эта информации пригодится нам непосредственно при выборе самой памяти.

Теперь смотрим на параметры "Основной разъем питания” и ”Разъем питания для процессора”.

Основные разъемы бывают двух типов 20 pin и 24 pin. Разъем под питание процессора 4pin, но лучше 8pin.

Ещё одна необходимая нам характеристика, это форм-фактор материнской платы. Всего их бывает четыре основных типа (не учитывая различные модификации): mini-ITX, microATX, ATX, XL-ATX. Главное их различие, это размеры. При подборе корпуса по большей части мы будем основываться на данном параметре.

В моем случае материнская плата формата MicroATX, выбирая её, я руководствовался тем, что они, как правило, дешевле и в ней было всё мне необходимое, зачем переплачивать за дополнительные слоты и разъемы, которыми я никогда пользоваться не буду (например, мне не нужны разъёмы PCI).

Видеокарта

Теперь переходим к десерту – видеокарта!

При подборе комплектующих, опять же напомню, что именно при подборе друг под друга, а не выборе, главные параметры это размеры карточки, рекомендованная мощность блока питания и разъемы дополнительного питания. Знание размеров нам понадобится дальше, при подборе корпуса, а остальная информация потребуется при подборе БП, который у нас на очереди следующий. Кстати, видекарточку следует подбирать, как я уже писал выше, под процессор ведь именно процессор раскрывает весь потенциал видеокарты, а не наоборот.

В моем случае GeForce GTX 1060 3GB идеально подходит под i5 6400.

Блок питания

Итак, . Основные критерии при подборе это мощность, типы и количество разъемов питания. Рекомендуемая мощность БП указывается в спецификациях к любой видеокарте на сайте производителя, плюс, если вы собираетесь разгонять оборудование нужно покупать блок еще мощнее. И всегда должен быть небольшой запас, ведь впоследствии возможен апгрейд системы или докупка дополнительных устройств, которым тоже требуется энергия, хоть и небольшая.

Что же касается разъемов тут все просто. Смотрим в спецификации материнской платы, о которых мы говорили чуть выше. Основной разъем питания и питание для процессора. Подбираем блок в соответствии с этими критериями. Вообще, самым универсальным блоком питания, относительно типажа разъемов считается блок с 24pin основным питанием и 8pin процессорным питанием.

Так же, не стоит забывать и про дополнительное питание на видеокарту, оно бывает 4, 6, 8, 12pin. Далеко не всем картам оно необходимо, но таких сейчас становится все больше и больше. Опять же смотрим выше, в спецификации к видюхе, там все написано. Основываясь на все эти параметры, я подобрал себе скромненький Aerocool KCAS 600W.

Кулер процессора

Вот мы добрались и до . Здесь, мы смотрим на сокет, который должен соответствовать сокету материнской платы, на совместимость, на размеры и на тип коннектора.

В моем случае башенный кулер DEEPCOOL GAMMAXX 400, имеет сокет 1151 и совместим с i5 процессором.

Конечно же есть универсальные кулеры, которые подходят под любой сокет, но всё равно не забывайте смотреть на этот параметр при подборе. Далее – размеры. Нас по большей части интересует высота, ведь если кулер будет слишком высоким, есть шанс того, что боковая стенка корпуса не сможет закрыться, будьте внимательны. Вообще кулеры бывают двух типов – башенные и боксовые. Башенные кулеры имеют лучшую систему охлаждения и ставятся в основном на разогнанное железо. Боксовые, в подавляющем своем большинстве стоят либо на офисных, либо на слабых игровых компьютерах. Так вот, если вы выбираете боксовый кулер, то по поводу размеров можете и не заморачиваться, если же подбираете себе башенный кулер, то обязательно обращайте внимание на его габариты. Ну и последнее, это тип коннектора (CPU FAN), с помощью которого кулер получает необходимую энергию от блока питания через материнскую плату. Бывают они 3pin и 4pin. Сейчас многие скажут, что можно 3pin коннектор засунуть в 4pin разъем, и при должном умении и желании наоборот. Но я вам советую брать кулер с коннектором в соответствии с разъемом на материнской плате.

Оперативная память

С кулерами всё, переходим к оперативной памяти. Подбирать её необходимо исходя из таких параметров как: тип памяти, показатели скорости и частота. С типом и частотой памяти все просто. В спецификациях материнской платы всегда указываются эти две характеристики, которые мы с вами уже выделили выше.

Основываясь на этом, я подобрал себе две планки AMD Radeon R7 Performance Series по 8gb каждая.

Теперь про показатель скорости. Возвращаемся ненадолго к процессору. В спецификациях к нему всегда указывается его пропускная способность.

В идеале суммарный показатель скорости оперативной памяти должен равняться максимально возможной пропускной способности процессора. В моем случае память имеет скорость 17000 Мбайт/c.

Так как планки у меня две, 17000 умножаем на 2 и как раз получаем 34000 Мбайт/c.

Надеюсь, я объяснил не слишком сложно и вы меня поняли. Если что-то не понятно, буду рад ответить вам в комментариях. Так же не забывайте про максимально возможный объем памяти, поддерживаемый материнской платой. Хотя в нынешних реалиях мало кому может потребоваться более 64гб памяти. Ах, да чуть не забыл про двухканальный режим. Если вам, к примеру, необходимо 8гб оперативной памяти, берите две планки по 4гб каждую. В двухканальном режиме скорость обработки и передачи информации быстрее.

Ну я думаю тут все понятно, объяснять ничего не нужно. На этом наш подбор подошел к концу. Напоследок хочу сказать, что подбор комплектующих дело очень кропотливое и нудное, но по моему мнению это того стоит. Будьте внимательны, ни в коем случае не торопитесь, и будет вам счастье в виде сэкономленных финансов и мощного компьютера.

Рано или поздно, любой пользователь сталкивается с необходимостью апгрейда своего ПК. Зачастую, собрать компьютер — более рациональное решение в силу того, что устаревшие комплектующие лишены возможности поддерживать современное программное обеспечение на все 100%. В первую очередь — это касается операционных систем и игр. Если в последнем случае можно обойтись заменой видеокарты, то в первом, не все возможности ОС будут доступны.

Выбираем комплектующие для компьютера

Прежде чем приступить к делу, нужно знать из чего состоит компьютер, а именно, выбрать комплектующие, такие как: процессор, материнская плата, оперативная память, жесткий диск, оптический привод, видеокарта, блок питания, система охлаждения и конечно же корпус.

Резонно было бы начать с выбора процессора, но мы начнем с корпуса.

Корпус

Собирая компьютер, нужно выбрать такой корпус, который позволит вам комфортно установить комплектующие и будет иметь продуманную систему охлаждения. При наличии мест установки переднего и бокового кулеров, вы получаете возможность охлаждать жесткие диски и осуществлять захват холодного воздуха для видеокарты. Немаловажными параметрами корпуса, являются: форм-фактор (Standard-ATX, Mini-ITX, Extended-ATX, Micro-ATX, XL-ATX), типоразмер (Midi-Tower, Micro-Tower, Full-Desktop, Mini-Tower, Full-Tower, Slim-Desktop). В дальнейшем, при выборе материнской платы, нужно учитывать форм-фактор выбранного корпуса.

DEXP AWS-DE4

Расшифровка: DEXP AWS-DE4 – модель, Midi-Tower – типоразмер, Standard-ATX – форм-фактор.

Процессор

От правильного выбора , напрямую, зависит производительность компьютера. Поэтому, обратите внимание не только на тактовую частоту и количество ядер, но и на то, поддерживает ли технологию «авторазгона» под нагрузкой, на какой тактовой частоте работает с оперативной памятью и какой у него сокет (который должен совпадать с материнской платы). Процессоры поставляются в двух вариантах, в OEM- и BOX-версиях, последняя имеет в комплекте штатный кулер с стандартным креплением.

AMD FX-4300 OEM

Расшифровка: AMD FX-4300 – модель, OEM – без кулера, AM3+ — сокет, 4х3800 МГц – 4-хъядерный процессор с тактовой частотой 3800 МГц, 2xDDR3-1866 МГц – имеет встроенный контроллер работающий с памятью DDR3 в двухканальном режиме на частоте 1866 МГц.

Материнская плата

Приобретая , которая объединяет все комплектующие между собой, нужно учитывать ряд параметров.

• Сокет (гнездо установки ЦП) — должен совпадать с сокетом выбранного процессора.
• Память – тип, частота, максимальный объем «оперативки», количество слотов установки и наличие двухканального режима.
• Контроллеры накопителей – IDE (устаревший стандарт), SATA II, SATA III (более скоростной стандарт, 6Гб/с).
• Слоты расширения – наличие и количество разъемов PCI, PCI-E x1 x4 x8 x16 и их версии. Если вы планирует ставить две видеокарты, материнская плата должна поддерживать SLI/CrossFire и обладать двумя разъемами PCI-Express x16.
• Порты USB – их общее число и версии (USB 2.0, USB 3.0).
• Аудио – звуковая схема (5.1, 7.1).
• Сеть – количество Ethernet-контроллеров, скорость сетевого адаптера (1000 Мбит/с), наличие Wi-Fi, Bluetooth.
• Форм-фактор – должен совпадать с форм-фактором корпуса.

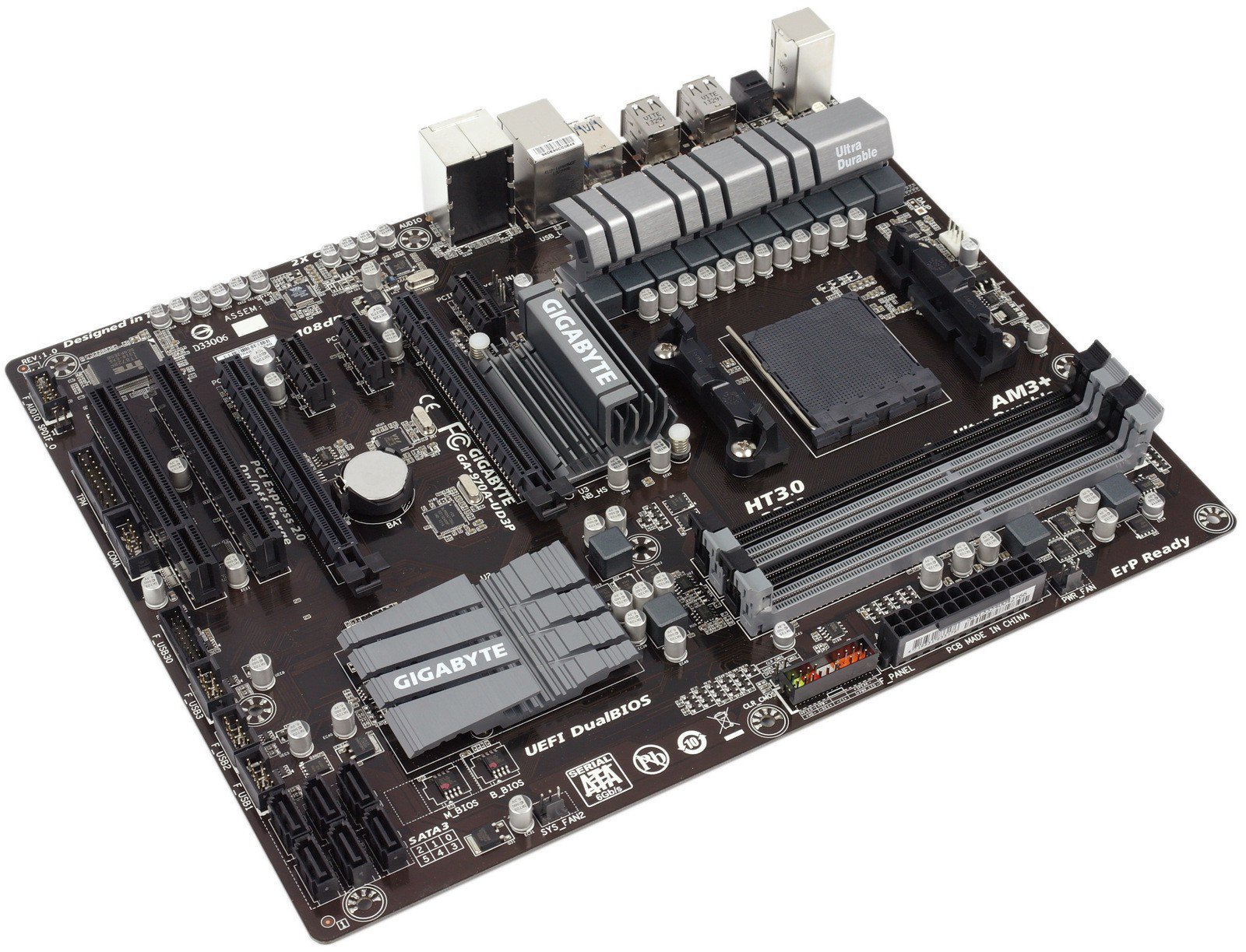

GIGABYTE GA-970A-UD3P

Расшифровка: GA-970A-UD3P – модель, AM3+ — сокет, AMD 970 – модель чипсета, 4xDDR3-2000 МГц – наличие 4-х слотов под планки памяти DDR3 с частотой 2000 МГц, 2xPCI-E x16 – присутствует 2 слота PCI-Express x16, Аудио 7.1 – звуковая схема, Standard ATX – форм-фактор.

Оперативная память

Подбирая , обратите внимание на ее тип (DDR3, DDR4), максимальную поддерживаемую частоту (1333 – 1866 МГц) и объем (2/4/8/16Гб). В идеале, частота работы памяти, должна равняться максимальной поддерживаемой частоте, на которой работает контроллер ОЗУ процессора. Не берите «мега» завышенные частоты, если работает на более низких частотах.

Kingston HyperX Savage

Расшифровка: HyperX Savage – модель, DIMM – форм-фактор, DDR3 – тип, 4 Гб – объем, 1866 МГц – частота, PC14900 – пропускная способность в Мбайт/с.

Жесткий диск

При выборе , важны, следующие характеристики.

• Объем HDD в Гбайтах, Тбайтах.
• Кэш – буферная память в которой временно размещается информация при чтении/записи. Чем больше кэш, тем быстрее работает жесткий диск.
• Скорость вращения шпинделя – еще один важный параметр, чем выше обороты (5400 rpm, 7200 rpm, 10000rpm), тем быстрее работает жесткий диск, но при этом повышается энергоемкость и тепловыделение.
• Интерфейс – стандарт подключения HDD к материнской плате (SATA II, SATA III).
• Уровень шума во время работы HDD в дБ.

WD Caviar Blue WD5000AAKX 500 Гб

Расшифровка: Caviar Blue WD5000AAKX – модель, 500 Гб – объем, SATA III – интерфейс, 7200 rpm – скорость вращения шпинделя, 16 Мб – кэш-память.

Оптический привод

Привод используется опционально, при установке ПО. Желательно взять, пишущий привод, с интерфейсом подключения SATA III.

Видеокарта

Любая обладает рядом параметров, которые необходимо учитывать при сборке компьютера. Более тщательный подход позволит комфортно работать с графическими приложениями, запускать современные игры. Видеокарты обычно делят на две группы: офисные и игровые. На офисных, вы не сможете запустить игры на максимальных или ультра настройках. Если цена видеокарты выходит за рамки отведенной позиции в бюджете сборки, можно выбрать золотую середину – офисная/игровая – будет немного уступать игровой карте.

На что обратить внимание?

• Количество ядер – если их более одного, фактически, это, две карты в одном корпусе.
• Частота графического ядра – чем выше, тем быстрее производятся математические вычисления при обработке графики.
• Количество универсальных процессоров – блоки GPU, отвечающие за построение трехмерной графики. Чем их больше, тем лучше.
• Число текстурных блоков – чем больше, тем быстрее происходит обработка текстур.
• Число блоков растеризации – отвечает за скорость заполнения пикселей на экране, влияет на качество сглаживание в играх.
• Версия шейдеров – чем выше, тем больше эффектов будет в видеоиграх.
• Объем видеопамяти – влияет на количество видеоданных и готовых кадров, которые хранятся до вывода на экран.
• Тип памяти, разрядность шины, частота – чем новее поколение (GDDR5), выше разрядность (128/256/384/512 бит) и частота памяти, тем быстрее производится обработка видеоданных.
• Интерфейс подключение – чем современней и выше версия, тем «шустрее» работает видеокарта. Более новые версии могут поддерживаться прежними версиями, то есть, видеокарта PCI-E 3.0 запустится на PCI-E 2.0.
• Питание – мощные видеокарты требуют дополнительное питание. Учитывайте мощность при выборе блока питания, который должен, в свою очередь, обладать поддержкой дополнительных разъемов (6-pin, 8-pin) питания для видеокарты.

И, конечно же, нужно учитывать физические параметры карты, ее длину и ширину. Видеокарта должна поместиться в выбранный вами корпус.

AMD Radeon R9 380

Расшифровка: AMD Radeon R9 380 – модель, PCI-E 3.0 – устанавливается в слот PCI-Express x16 версии 3.0, 2 Гб – объем памяти, 256 бит – ширина шины, GDDR5 – тип установленной памяти, DVI-HDMI-DisplayPort – разъёмы для подключения монитора.

Блок питания

Номинал в Ваттах (лучше всего отталкиваться от мощности по линии 12 В) должен превышать суммарную мощность потребления энергии комплектующих в нагрузке, что в свою очередь повлияет на стабильность работы компьютера. Мощный БП, позволит вам задействовать на 100% ресурсы установленного «железа».

Учитывайте также, при выборе , количество кабелей и разъемов: 20+4 pin – питание материнской платы, 4+4 pin – питание процессора, 6 pin (6+2 pin) – питание видеокарты, 15-pin SATA – питание жесткого диска (оптического привода), 4-pin Molex – старая версия разъема (иногда нужна для питания IDE HDD, плат расширения, кулеров, дополнительных видеокарт).

Система охлаждения должна быть «активная» и обладать большим кулером, который эффективней вентилирует блок питания, и имеет низкий уровень шума.

FinePower DNP-650EPS 600W

Расшифровка: FinePower DNP-650EPS 600W – модель, 600 Вт – мощность, 135×135 мм – вентилятор, 20+4 pin – питание материнской платы, 1x 4+4 pin CPU – питание процессора, 6 SATA (15-pin) – питание HDD их 6 разъемов, 1x 6 pin (1x 6+2 pin PCI-E) – дополнительное питание видеокарты на 6 и 8 контактов.

Охлаждение

Грамотная система охлаждения поможет не только разогнать компьютер до максимума его возможностей, но и позволит не «спалить», при этом, дорогостоящее оборудование.

Выбирая воздушное охлаждение для мощного процессора (учитывайте также сокет), лучше остановить свой взгляд, на башенной конструкции, которая состоит из набора медных трубок отводящих тепло от процессора и алюминиевых пластин, рассеивающих полученное тепло. Чем больше площадь пластин тем быстрее охлаждается процессор.

Как правило, на кулер можно установить один и более вентиляторов, обратите внимание на их размер. Чем он больше, тем эффективней охлаждение на низких оборотах вращения, что в свою очередь снижает уровень шума.

Теми же параметрами нужно руководствоваться при выборе вентиляторов для корпуса. Естественно на корпусе должны быть места установки соответствующего размера.

И так, подведем итог совместимости выбранных нами комплектующих.

Корпус.
DEXP AWS-DE4

Процессор.
AMD FX-4300 OEM [AM3+ , 4×3800 МГц, 2xDDR3-1866 МГц ]

Материнская плата.
GIGABYTE GA-970A-UD3P [AM3+ , 4xDDR3 -2000 МГц, 2xPCI-E x16 , Standard ATX ]

Оперативная память.
Kingston HyperX Savage

Жесткий диск.
WD Caviar Blue WD5000AAKX 500 Гб

Видеокарта.
AMD Radeon R9 380 [PCI-E 3.0 , 2 Гб, 256 бит, GDDR5, DVI (2 шт.), HDMI, DisplayPort]

Блок питания.
FinePower DNP-650EPS 600W

Приступаем к сборке персонального компьютера

ВАЖНО!!! ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К СБОРКЕ КОМПЬЮТЕРА, НЕОБХОДИМО СНЯТЬ СТАТИЧЕСКОЕ НАПРЯЖЕНИЕ СО СВОЕГО ТЕЛА, ПУТЕМ ЗАЗЕМЛЕНИЯ!

Вскрываем корпус и подготавливаем его к установке комплектующих (лучше снять обе крышки).

Предварительно кладем материнскую плату на стол. Откидываем рычаг замка, на гнезде установки CPU и водружаем туда сам процессор, пользуясь при этом, специальными ключами (отметками) которые должны совпадать. Если процессор устанавливается правильно (AMD), то он слегка «провалится» группой контактов в отведенные для них гнезда. После чего фиксируем рычаг в изначальное положение, слегка придерживая пальцем ЦП. Не в коем случае не применяем силу при установке, иначе процессор превратится в «камень» в полном смысле этого слова.

Следующий этап сборки, установка процессорного кулера. Штатный кулер, со стандартным креплением, не вызовет у вас вопросов. Проконтролируйте наличие термопасты на основании кулера, если ее нет, то аккуратно нанесите тонким слоем в центр процессора. Не забывайте, что паста распространится по плоскости при воздействии прижимной силы, появившиеся излишки удалите. Если кулер обладает нестандартным креплением, то воспользуйтесь инструкцией по установке, она всегда присутствует в комплекте поставки, равно, как и крепежные материалы. Запитайте основной вентилятор системы охлаждения от гнезда CPU_FAN.

В процессе установки «оперативки», нужно откинуть в стороны фиксаторы на слотах, легким нажатием в стороны, и установить память, используя ключ планки (совместив его с ключом слота). При нажатии на планку по краям сверху, фиксаторы самопроизвольно защелкнутся. Для использования памяти в двухканальном режиме установите планки в слоты одинаковых цветов. Если слоты одного цвета, то установить планки следует через слот, что будет соответствовать схеме Channel A – Channel B.

Возвращаемся к нашему корпусу. Нам нужно вкрутить специальные ножки-винты для установки материнской платы. После чего устанавливаем плату и закрепляем.

Устанавливаем жесткий диск в специально отведенный отсек и фиксируем винтами. После чего соединяем его с материнской платой SATA-кабелем подключив к порту SATA 0.

Прежде чем поставить привод нужно снять переднюю панель. Для этого, изнутри корпуса, находим пластиковые фиксаторы и выдавливаем их наружу. Затем ставим привод (фиксируем) и соединяем его с материнской платой SATA-кабелем подключив к любому другому свободному порту, к примеру, SATA 2.

Устанавливаем видеокарту в слот расширения PCI-Express X16 до щелчка фиксатора и закрепляем. При необходимости, предварительно удалите заглушки, в месте установки видеокарты, на тыльной стороне корпуса.

Ставим блок питания и закрепляем его в корпусе.

Хотите научиться разбираться в компьютерных комплектующих без помощи специалистов и проводить усовершенствование своего компьютера самостоятельно? Для этого вам понадобятся базовые знания внутреннего устройства ПК, которые вы получите, прочитав эту статью.

В эпоху 90-х, когда рынок персональных компьютеров в России только начинал зарождаться, те немногие фирмы, осуществлявшие продажу компьютерной техники, в основном предлагали покупателям уже собранные системные блоки. Собирались они в большинстве своем, там же в офисе, на «коленках», под заказ покупателя из комплектующих, что бог послал, а качество этой самой пресловутой сборки напрямую зависело от прямых рук сборщика. Но разве в то время на это кто-то обращал внимание? Брендовых решений на рынке практически не было, а даже такой кустарный вариант домашнего компьютера был явлением редким и очень дорогим.

На рубеже веков ситуация в компьютерной индустрии кардинально изменилась. Активное развитие IT-технологий привело к бурному росту высокотехнологичного производства в Азии. На рынок хлынул большой поток всевозможных комплектующих и периферии, создав условия здоровой конкуренции, которая привела к существенному снижению цен на компьютерное железо, а это в свою очередь дало мощный толчок к массовому распространению ПК. Компьютерные магазины стали плодиться как грибы, привлекая покупателей все новыми видами услуг, среди которых, одной из самых популярных, была сборка ПК на заказ. Суть ее заключалась в том, что покупатель сам выбирал комплектующие для своего будущего компьютера и уже через час, полтора забирал его из магазина в собранном виде.

Наиболее же продвинутые пользователи пошли еще дальше. Именно в этот период стала активно практиковаться сборка системного блока своими руками, благо всевозможных сопутствующих этой тематике изданий было достаточно. Такой способ обзавестись вожделенным домашним компьютером был существенно дешевле, чем покупка готового решения (как минимум не надо было платить за сборку). Еще одним плюсом «самосбора» является возможность подобрать комплектующие определенного производителя и качества, не привязываясь к ассортименту одного магазина. Собрав компьютер самостоятельно, в дальнейшем можно было беспрепятственно осуществлять его апгрейд (усовершенствование) или просто заменять/добавлять какие-либо комплектующие не боясь потери гарантии, так как она в таком случае была на каждую деталь по-отдельности. А вот при покупке готового «системника» все комплектующие внутри него опечатывались стикерами, надрыв которых, как правило, был поводом для отказа вам в исполнении гарантийных обязательств, в случае возникновения каких-либо неисправностей.

В последнее время вопрос сборки компьютера своими руками как-то отходит на задний план. Во-первых, частично виной тому является массовое распространение ноутбуков, нетбуков и моноблоков, мобильность которых в глазах многих пользователей предпочтительнее громоздких десктопов. А во-вторых, в нынешнее время готовые решения вместе с предустановленной операционной системой сейчас зачастую стоят дешевле, чем «самосбор» и отдельная коробка с ОС. Особенно это касается, наиболее массовых, нижнего и среднего сегментов рынка.

Так нужно ли вообще современному пользователю компьютерной техники знание ее внутренностей? Для того, чтобы ответить на этот вопрос, я приведу несколько ситуаций, в которых знание устройства ПК, на мой взгляд, вам бы сильно пригодилось:

- Самостоятельная покупка нового компьютера. Думаю, то, что это достаточно ответственный момент, объяснять не надо. И если вы не хотите быть обманутым или как минимум разочарованным своей будущей покупкой, то хотя бы поверхностные знания начинки компьютера категорически рекомендуются. Помните, что фразы: «Мне нужен компьютер для интернета, просмотра фильмов, прослушивания музыки и что бы поиграть иногда» явно не достаточно для продавца, что бы он смог подобрать для вас оптимальное решение. Как правило, таким требованиям будет удовлетворять достаточно большое количество предложений и выбирать из них, в таком случае, получается, будет продавец-консультант, а не вы. А раз так, вы сильно рискуете приобрести то, что совершенно не будет соответствовать вашим ожиданиям.

Наверняка перед покупкой, у вас будет желание изучить текущие цены на компьютерную технику, чтобы хотя бы приблизительно понимать, какие затраты вас ожидают. Предварительно изучая ассортимент готовых решений в магазине, на ценниках, в прайс-листах или интернет каталогах, название тех или иных устройств скорее всего вам будет представлены например в следующем виде:

Системный блок Core i5-2310/S1155/H61/4Gb DDR3-1333/1024Mb HD6770/HDD 500Gb-7200-16Mb/DVD+-RW/Sound 7.1/GLAN/ATX 450W

Ноутбук15.6”/i7-2630QM(2.00)/4Gb/GTX460M-1Gb/750Gb/DVD-RW/WiFi/BT/Cam/W7HP64

Если вы еще не знакомы с внутренним устройством компьютера, то я практически уверен, что в этих названиях, содержащих важнейшие характеристики устройств, вы ровным счетом ничего не поняли. Дочитав эту статью до конца, вы спокойно сможете понять, что же означает эта абракадабра.

Самостоятельный апгрейд и покупка комплектующих (усовершенствование компьютера путем добавления или частичной замены деталей компьютера). В полной мере эта возможность применима только к системным блокам, так как в мобильных устройствах возможности апгрейда ограничиваются лишь двумя подсистемами: оперативной памятью и жестким диском. Поэтому при покупке ноутбуков, нетбуков или моноблоков необходимо сразу четко определиться с требуемой вам производительностью устройства, что при отсутствии знаний внутреннего устройства, сделать практически невозможно. В десктопах вы в любой момент при желании сможете что-то заменить или добавить, а старые железки продать на каком-нибудь интернет-аукционе. Вообще, самостоятельная покупка комплектующих в магазинах, а так же их продажа и обмен через различные «железячные» барахолки на просторах интернета, могут существенно снизить ваши расходы, направленные на модернизацию компьютера. Но и здесь есть свои подводные камни.

Неправильный выбор комплектующих при покупке нового системного блока, может привести к тому, что модификация вашего компьютера будет практически невозможна. А если и возможна, то только путем замены практически всех компонентов, что как вы понимаете, апгрейдом уже не назовешь. Да и названия комплектующих, так же как и готовых компьютеров, не менее запутаны и трудны для восприятия несведущему покупателю.

- Самостоятельный мелкий ремонт. Здесь, как и в случае с апгрейдом, знание внутреннего устройства ПК в полной мере пригодится только владельцам стационарных компьютеров. Например, у вас дома случился скачок напряжения, что не такая уж большая редкость. Последствием этого события нередко является частичный выход вашего компьютера из строя. В целях экономии денежных средств, ваших нервов, времени и сил, при определенных знаниях, замену сгоревших комплектующих без труда можно произвести прямо у себя дома. Тем более в таких случаях везти ваш компьютер на гарантийное обслуживание практически бесполезно, так как такого рода повреждения под гарантию не попадают. Даже если ваших знаний не хватит для осуществления замены, вышедших из строя деталей, как минимум, вы сможете оценить их стоимость на рынке и купить самостоятельно по более выгодной цене, чем вам предложат в сервисном центре. Таким образом возможно не только снизить затраты на ремонт, но и избежать несанкционированной установки деталей, бывших в употреблении, выдаваемых за новые.

МЕТОДИКА

Наш ознакомительный процесс с устройством ПК мы начнем с описания основных его компонентов. В современных настольных компьютерах и ноутбуках их насчитывают семь:

• Системная плата
• Центральный процессор
• Оперативная память
• Видеокарта
• Жесткий диск
• Оптический привод
• Блок питания и корпус

О каждом из них мы поговорим подробно, а в конце описания будем рассматривать примеры реальных названий комплектующих из каталогов фирм-продавцов компьютерного железа. Таким образом, полученные теоретические знания, мы будем сразу учиться применять на практике. В завершении обзора, для полноты картины, коротко рассмотрим дополнительные устройства, устанавливаемые в мобильные и настольные ПК для расширения их функциональных возможностей.

ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР (ЦП или центральное процессорное устройство ЦПУ) - главная часть аппаратного обеспечения компьютера и его вычислительный центр. По сути, он является исполнителем машинных инструкций и предназначен для выполнения сложных компьютерных программ. У ЦПУ есть несколько главных характеристик, но для обычного обывателя важны лишь две - тактовая частота и количество ядер. Первые массовые многоядерные процессоры для настольных ПК были выпущены в начале 2006 года и на данный момент почти полностью вытеснили одноядерные.

Для значительного ускорения вычислений, любой современный процессор оснащен встроенной памятью с очень быстрым доступом, которая предназначена для хранения данных, которые могут быть запрошены процессором с наибольшей вероятностью. Называется этот буфер кэшем и может быть первого (L1), второго (L2) или третьего (L3) уровня. Самой быстрой памятью и по сути, неотъемлемой частью процессора, является кэш первого уровня, объем которого совсем невелик и составляет 128 Кб (64x2). Большинство современных ЦПУ без кэша L1 функционировать не могут. Вторым по быстродействию следует L2-кэш и в объеме может достигать 1-12 Мб. Ну и самым медленным, но зато и самым внушительным по размеру (может быть более 24 Мб) является кэш третьего уровня и имеется далеко не у всех процессоров.

Еще одним немаловажным моментом является понятие процессорного разъема или гнезда процессора, называемого сокетом (Socket), в который этот самый процессор устанавливается. Различные поколения или семейства ЦПУ, как правило, устанавливаются в свои уникальные разъемы и этот факт необходимо учитывать при подборе связки материнская плата - процессор.

Из-за сложности и высокотехнологичности производства, высочайшим требованиям к качеству продукции, конкурентоспособных компаний выпускающих центральные процессоры не так уж и много, а для рынка настольных ПК так и всего две - Intel и AMD. Их давнее соперничество началось еще в начале 90-ых, правда за эти 20 лет доля продаваемых процессоров компанией AMD, всегда была значительно ниже доли Intel. Тем не менее, продукция Advanced Micro Devices всегда отличалась привлекательным соотношением производительность/цена при достаточно демократичной розничной стоимости своей продукции, что дает ей возможность достаточно уверенно удерживать свою долю рынка, равной около 19% от общемировой доли.

Для удобства позиционирования на рынке, каждый производитель разделяет свою продукцию на различные семейства, в зависимости от возможностей и производительности процессоров. В рамках данной статьи мы познакомимся только с теми линейками компаний, которые актуальны на данный момент и находятся в розничной продаже.

• Sempron - самый низкобюджетный процессор для настольных ПК и мобильных устройств являющийся прямым конкурентом процессорам Celeronкомпании Intel. Основной нишей данного процессора являются простые приложения для повседневной работы.
• PhenomII - многоядерное семейство высокопроизводительных процессоров, предназначенных для решения любых задач. Является флагманской линейкой для настольных компьютеров и содержит в себе процессоры с количеством ядер от 2 до 6.
• AthlonII - многоядерное семейство процессоров, созданное как очень бюджетная альтернатива более дорогим процессорам серии Phenom II. Предназначен для решения повседневных задач и ориентирован как вариант для "бюджетных" игровых систем и ПК с весьма приличной производительностью.
• A- Series- новейшее четырехъядерное семейство процессоров, являющееся на данный момент последней разработкой компании AMD, поступившей в продажу. Отличительной чертой данной серии служит встроенная в ядро процессора, графическая видеокарта Radeon.

• Celeron - большое семейство низкобюджетных процессоров, предназначенное для использования в домашних и офисных компьютерах начального уровня.
• PentiumDual-Core - устаревшее семейство бюджетных двухъядерных процессоров для недорогих домашних и офисных систем. Не смотря на то, что процессоры этой серии до сих пор повсеместно продаются, большинство пользователей в нынешнее время делает свой выбор в пользу более актуального и рентабельного Core i3.
• Core i3 - новое поколение двухъядерных процессоров начального и среднего уровня цены и производительности. Призваны заменить морально устаревшие Pentium Dual-Core на архитектуре старого поколения Intel Core 2. Имеют встроенный графический процессор и встроенный контроллер памяти.
• Core i5 - семейство процессоров среднего уровня цены и производительности. ЦПУ данной серии могут содержать 2 или 4 ядра и в большинстве своем встроенную графическую карту. Отличное решение для «игровых» и мультимедийных систем. Поддерживают технологию TurboBoost, которая заключается в автоматическом разгоне процессора под нагрузкой.
• Core i7 - флагманская линейка процессоров от компании Intel. Устанавливаются в высокопроизводительные системы, предназначенные для решения задач любой сложности. Поддерживает Turbo Boost, с которой процессор автоматически увеличивает производительность тогда, когда это необходимо.

Таблица основных характеристик семейств процессоров для настольных ПК компаний Intel и AMD

Заканчивая эту тему, напоследок, давайте заглянем в прайс-лист любой компьютерной компании и попробуем разобраться в какой-нибудь позиции из каталога процессоров, применив только что полученные знания. Например, расшифруем запись вида:

«Процессор Socket 1155 Intel Core i5 G620 (2.6GHz, L3 3Mb) BOX».

• Socket 1155 - процессор устанавливается в разъем типа LGA 1155
• Intel Core i5 - процессор относится к семейству Core i5 и произведен компанией Intel
• G620 - модель процессора
• 2.6GHz - тактовая частота процессора (чем она выше, тем процессор быстрее)
• L3 3Mb - процессор имеет кэш третьего уровня, который равен 3 мегабайтам
• BOX - означает, что процессор идет в комплекте с вентилятором и имеет фирменную трехлетнюю гарантию (OEM - без вентилятора и гарантия 1 год)

ОПЕРАТИВНАЯ ПАМЯТЬ (оперативное запоминающее устройство ОЗУ)- важнейшая часть системы, отвечающая за временное хранение данных и команд, необходимых процессору для выполнения различных операций. Основными характеристиками памяти являются ее тактовая частота, от которой зависит ее пропускная способность и объем.

Не менее важным показателем для памяти является поколение, к которому оно относится. Естественно, что память разных поколений имеет совершенно разные характеристики (напряжение питания, энергопотребление, тактовую частоту, пропускную способность, латентность и т.д.). В рамках этого обзора, мы не будет на этом подробно останавливаться, единственное, что вам необходимо помнить, что разъемы для установки модулей памяти для разных поколений различны, и это необходимо учитывать при выборе связки оперативная память - материнская плата.

В современных настольных и мобильных ПК в основном используется память типа DIMM (двухсторонний модуль памяти) DDR (синхронная динамическая память с произвольным доступом и удвоенной скоростью передачи данных) трех разных поколений. Номер поколения всегда отражается в названии модуля памяти. Нужно отметить, что на данный момент память первого поколения DDR является уже сильно устаревшей и встретить ее можно только в компьютерах четырех, пятилетней давности, а ОЗУ второго поколения DDR2 на данный момент активно замещается DDR3.

Теперь давайте посмотрим, как выглядит название модуля памяти в реальном каталоге компьютерной компании, и попытаемся в нем разобраться. Например:

«Оперативная память 4Gb PC3-10600 1333MHz DDR3 DIMM» .

• 4Gb - объем модуля памяти
• PC3 - 10600 - максимальная пропускная способность памяти (пиковый объем данных, которым оперативная память может за секунду обмениваться с процессором). В данном случае она равна 10667 Мб/сек.
• 1333MHz - тактовая частота памяти
• DDR3 - поколение памяти
• DIMM- форм фактор модуля ОЗУ

Иногда оперативная память продается в комплекте по 2 или 3 модуля, например: «Оперативная память 4Gb (2x2Gb) PC3-10600 1333MHz DDR3 DIMM». Для чего это делается? Дело в том, что в современных компьютерах используется двухканальный (гораздо реже трехканальный) режим работы памяти, который на практике повышает пропускной режим работы памяти до 70%, что, несомненно, повышает общую производительность системы. Чтобы этот режим включился, на компьютере модули оперативной памяти должны устанавливаться парами (тройками), а эта пара (тройка) должна иметь одинаковые характеристики.

Двухканальный режим Трехканальный режим

Именно поэтому производители уже на заводе отбирают попарно (по три) модули памяти и тестируют их на предмет безошибочной совместной работы. Прошедшие тест модули упаковываются вместе и продаются уже комплектом. Но это не означает, что модули, которые продаются по отдельности, не смогут нормально работать вместе. Просто вероятность возникновения каких-либо ошибок все же существует, хотя она очень мала. Всегда старайтесь задействовать многоканальный режим работы памяти для повышения производительности, устанавливая модули только парами (тройками). Запомните это.

ВИДЕОКАРТА (графический адаптер, графическая карта, видеоадаптер) - устройство, которое формирует графический образ и выводить его на экран монитора. В эпоху зарождения настольных ПК графические адаптеры выполняли лишь функцию вывода на экран уже сформированного процессором изображения. Нынешнее же поколение графических карт занимается не только выводом изображения, но и самостоятельно формирует его.

Современные видеоадаптеры могут быть встроенными (интегрированными) в системную плату компьютера или являться платой расширения, которая вставляется в специальный разъем для видеокарт PCI-Express (ранее таким разъемом был AGP, который сейчас устарел) на материнской плате. Первая группа адаптеров, как правило, используется в бюджетных решениях для работы с офисными приложениями, где речи не идет о формировании сложных трехмерных изображений и вообще требования к графической составляющей невелики. И хотя последнее время многие интегрированные решения уже позволяют пользователям смотреть видео высокой четкости (HD) и наслаждаться трехмерной (3D) графикой начального уровня, их возможности не идут ни в какое сравнение с возможностями видеокарт, которые выпускаются, как самостоятельные решения.

По сути, видеоадаптер, являющийся самостоятельной платой расширения - это еще один компьютер в вашем компьютере. Он имеет собственный графический процессор (GPU) или даже два, видеопамять (GDDR), систему охлаждения, систему питания, видеоконтроллер и цифроаналоговый преобразователь. Столь сложное устройство видеокарты обусловлено очень высокими требованиями к вычислительным ресурсам для построения реалистичной и динамичной трехмерной картинки в реальном времени. Поэтому для того, чтобы насладиться в полной мере красотами современных 3D-игр, необходимо, что бы ваш компьютер был оснащен графической картой самого высокого уровня.

Основными характеристиками видеокарты являются тактовые частоты видеопроцессора и видеопамяти, количество работающих исполнительных блоков внутри графического процессора, ширина шины видеопамяти (влияет на количество передаваемых памятью данных за один такт) и объем видеопамяти. Как правило, современные графические адаптеры имеют несколько выходов с одинаковыми или разными графическими интерфейсами для подключения разнообразных мониторов и телевизоров. Сейчас наиболее распространенными являются аналоговый интерфейс VGA и цифровые: DVI, HDMI (miniHDMI), DisplayPort (miniDP). Последние два, помимо видеоряда передают и звук.

Производством плат видеокарт на данный момент занимается достаточно много компаний, но как не странно весь рынок графических адаптеров поделен всего на два основных конкурирующих лагеря. Дело в том, что графический процессор определяет практически все основные характеристики карты, от которых зависит ее производительность и является ее ключевым компонентом. Ну а в проектировании и выпуске графических чипов, как и в случае с центральными процессорами, с середины 90-х ведут яростную борьбу за потребителей два непримиримых соперника - канадская компания ATI, купленная и ныне принадлежащая AMD и калифорнийская NVIDIA. Стоит отметить, что за все эти годы ни одной из них так и не удалось склонить чащу весов в свою пользу и на сегодняшний день их доли на рынке видеопроцессоров можно оценивать как 50 на 50. Все видеокарты для широкого применения (для домашних ПК), произведённые на основе графических чипов от компании ATI (AMD) имеют название Radeon, а выпущенные на логике NVIDIA - называются GeForce. Есть у этих компаний и профессиональные решения для рабочих станций. Называются эти линейки Quadro от NVIDIA и FireGL от ATI (AMD).

Сегодня на прилавках компьютерных магазинов можно встретить видеоадаптеры, построенные на графических чипах сразу двух поколений, а в некоторых случаях даже трех. У NVIDIA это семейства GeForce GT 2XX, GT 4XX (морально устаревшие линейки и сейчас в продаже в основном остались только бюджетные модели), GTX 5XX и GTX 6XX, а у AMD (ATI) Radeon HD 5XXX, HD 6XXX и HD 7XXX. Принцип формирования модельного ряда графических карт у обеих компаний схож. Как правило, модели серии отличаются тактовыми частотами видеочипа и памяти, разным количеством отключенных исполнительных блоков и шириной шины памяти. В зависимости от сочетаний вышеупомянутых характеристик, формируется общая производительность видеокарты и ее стоимость. Думаю, не стоит объяснять, что чем выше производительность и возможности видеоадаптера, тем больше его цена. Ниже приведена сводная таблица наиболее популярных графических процессоров и их бюджетное позиционирование на рынке.

Бюджетное позиционирование графических процессоров

Далее стоит упомянуть о таких важных технологиях, как SLI (3-Way SLI) от NVIDIA и CrossFire (CrossFire X) от AMD (ATI), позволяющих объединять вычислительную мощность двух, трех и даже четырех видеокарт установленных в один компьютер. Одновременное использование нескольких видеокарт в одной системе может быть интересно в тех случаях, когда необходимо получить суперпроизводительную видеосистему, превышающую по мощности любую из существующих одиночных видеокарт. Нередки и такие случаи, когда установка двух видеоадаптеров среднего (производительного) класса экономически выгоднее, чем установка одной видеокарты той же производительности. Для реализации этих технологий необходимо наличие на материнской плате двух и более слотов для видеокарт PCI-Express, а так же поддержка этих самых технологий чипсетом системной платы.

Для того чтобы упростить жизнь разработчикам игр и мультимедиа приложений, компанией Microsoft был придуман независимый программный комплекс DirectX, который избавляет их от написания программ под каждую отдельную видеокарту и дает возможность использовать уже готовые решения из этой библиотеки. В свою очередь видеокарты со своей стороны тоже должны поддерживать ту или иную версию библиотеки DirectX, влияющей на способность адаптера выполнять определенный набор функций на аппаратном уровне. Чем более позднюю версию DirectX поддерживает видеокарта, тем больше набор функций и, соответственно, шире ее возможности по созданию специальных эффектов. В случае, когда игра была создана с использованием новой версии DirectX, а видеокарта ее не поддерживает, вы не сможете в полной мере насладиться всеми видеоэффектами, предусмотренными разработчиками.
Современные видеокарты поддерживают версию 11. Но нужно учесть, что DirectX 11 работает только под Windows Vista или Windows 7, если у вас Windows XP - придется ограничиться версией 9.0c.

Ну и напоследок, давайте рассмотрим пару примеров названий видеокарт из реального компьютерного каталога и разберем их по полочкам:

Пример 1: «Видеокарта 1536 Mb GTX580, PCI- E, 2 xDVI, HDMI, DisplayPort OEM»

• 1536Mb - объем видеопамяти, установленный на видеокарте в мегабайтах
• GTX580 - тип графического процессора видеокарты, по которому легко определяется и компания производитель этого самого процессора (в данном случае это NVIDIA)
• 2xDVI, HDMI, DisplayPort - имеет два выхода DVI, один HDMI и один DisplayPort для подключения различных устройств вывода (мониторы, ЖК телевизоры, плазма)
• OEM - видеокарта продается без коробки

Пример 2: «Видеокарта 2048Mb HD6950, PCI-E, VGA, DVI, HDMI, 2хmini DP Retail »

• 2048Mb - объем видеопамяти, установленный на видеокарте в мегабайтах
• HD6950 - тип графического процессора видеокарты, в данном случае произведенный компанией AMD (ATI)
• PCI-E - тип разъема в который устанавливается видеокарта
• VGA, DVI, HDMI, 2хminiDP - перечисление имеющихся выходов на видеокарте
• Retail - видеокарта продается в красочной упаковке

ЖЕСТКИЙ ДИСК (HDD) - устройство хранения данных, основанное на принципах магнитной записи. Основное устройство в вашем компьютере, на котором располагается вся информация, начиная с установленной операционной системы и заканчивая вашими личными файлами.

Основными характеристиками этого устройства являются:

Емкость - количество данных, которые могут храниться на накопителе. Еще недавно весь модельный ряд жестких дисков укладывался в диапазон от 80 до 1000 Гигабайт. Но уже сейчас современные накопители, благодаря технологии перпендикулярной записи, имеют размеры в 3 Терабайта (3000 Гб).

Физический размер . Накопители, имеющие ширину 3,5 дюйма (редко 2,5 дюйма) используются в настольных компьютерах, а 2,5 или 1,8 дюйма - в мобильных устройствах (ноутбуки или нетбуки).

Скорость вращения шпинделя . Важная характеристика, от которой зависят время доступа и средняя скорость передачи данных. Чем больше скорость вращения, тем быстрее жесткий диск. Измеряется в оборотах в минуту и в основном имеет значения: 5400 об/мин (в основном ноутбуки или высокоемкостные диски шириной 3,5”), 7200 об/мин (настольные ПК, реже ноутбуки), 10000 и 15000 об/мин (высокопроизводительные ПК или серверы). Любителям тишины следует помнить, что уровень шума накопителя сильно возрастает на высоких оборотах и при сборке тихой системы выбирать диск со скоростью выше 7200 об/мин не рекомендуется.

Интерфейс подключения - тип разъема и шины, которые используются для подключения и обмена данными с жестким диском. Долгое время, самым распространённым интерфейсом в настольных и мобильных компьютерах являлся Parallel ATA (он же IDE, ATA, Ultra ATA, UDMA 133) с максимальной пропускной способностью 133 Мбайт/сек, в котором использовался принцип параллельной передачи данных. Из-за этого разъем подключения был достаточно широким и имел 40 контактов, а громоздкие 80-жильные кабели подключения всегда мешались в корпусе и мешали нормальному охлаждению. И хотя многие современные системные платы до сих пор оснащаются разъемом IDE, дни этого интерфейса сочтены, а на смену ему уже давно пришел новый стандарт - Serial ATA (SATA), использующий последовательный интерфейс передачи данных. Пропускная способность современной 3-ей ревизии SATA III составляет 600 Мбайт/сек и превышает возможности PATA в 4,5 раза. Более того, SATA использует миниатюрный 7-контактный разъем, и соответственно, кабель гораздо меньшей площади, чем IDE, за счёт чего уменьшается сопротивление воздуху, обдувающему комплектующие компьютера и упрощается разводка проводов внутри системного блока.

Время произвольного доступа - среднее время, за которое осуществляется позиционирование головки чтения/записи на произвольный участок магнитного диска. Как правило, у дисков, предназначенных для установки в настольные и портативные компьютеры, оно составляет от 8 до 16 миллисекунд и является основным тормозом скорости работы магнитного накопителя. Для сравнения, у новомодных твердотельных накопителей (SSD) оно равно 1 мсек.

Буфер - промежуточная память (кэш), предназначенная для сглаживания различий скорости чтения/записи и передачи по интерфейсу. В современных носителях варьируется от 8 до 64 Мб.

Для любопытных пользователей в подробных описаниях жестких дисков можно встретить и дополнительные их параметры, такие как: уровень шума, надежность, потребление энергии, время ожидания, сопротивление ударам и скорость передачи данных с внутренней и внешней зоны диска.

Совсем недавно на современном рынке магнитных накопителей вся продукция была представлена четырьмя производителями: крупнейшими в мире Western Digital (WD) и Seagate, а так же Hitachi и Samsung. Но в 2011 году ситуация изменилась, WD приобрела подразделение компании Hitachi по производству жестких дисков, а Seagate купила подразделение Samsung. Таким образом, к двум сегментам компьютерного рынка (производство центральных и графических процессоров), прибавился третий (производство жестких дисков), где разработкой и производством продукции занимаются только две конкурирующие компании.

Заканчивая описание жестких дисков, мы как обычно, рассмотрим пример названия накопителя из компьютерного каталога и попытаемся понять, что же там написано.

Жесткий диск 3.5" 1 Tb 7200rpm 64Mb cache Western Digital Caviar Black SATA III (6Gb/ s)

• 3.5” - жесткий диск имеет ширину 3,5 дюйма и предназначен для установки в настольный ПК
• 1 Tb- емкость жесткого диска, составляющая в данном случае 1 терабайт (1000 Гигабайт)
• 7200rpm- скорость вращения шпинделя, в данном случае 7200 оборотов в минуту
• 64Mb cache - размер буфера в мегабайтах (здесь он максимален)
• Western Digital - фирма производитель
• Caviar Black - семейство, к которому относится жесткий диск. Black - семейство самых производительных дисков компании WD
• SATA III - интерфейс подключения жесткого диска
• 6Gb/s - максимальная пропускная способность интерфейса, в данном случае равная 6 Гбит/сек (600 Мбайт/сек).

Надеюсь здесь все понятно и мы можем двигаться дальше.

ОПТИЧЕСКИЙ ПРИВОД - устройство, предназначенное для считывания, записи и перезаписи информации с оптических носителей информации в виде пластикового диска (CD, DVD, BD).

В начале 90-x, самым распространённым оптическим носителем был компакт диск (CD), на котором можно было разместить 700 Мбайт различных данных. Именно поэтому первые оптические приводы умели только читать и только CD и назывались CD-ROM. Следующим, активно развивающимся форматом стал и сейчас наиболее распространённый DVD. На диски этого стандарта можно было записать уже 4,7 Гбайт информации, что почти в 7 раз больше, чем на CD. Компьютерные приводы, призванные проигрывать DVD-диски назвали DVD-ROM, при этом возможность считывания на этом устройстве обычных CD-дисков сохранилась. В это же время на рынке стали появляться первые устройства записи на носители CD, которые получили название CD-RW. Затем появились комбинированные оптические приводы (ComboDriveили «комбайн»), которые умели читать CD и DVD, а записывать только CD. На этом прогресс, конечно, не остановился и следующим логическом шагом стало появление на рынке записывающих DVD-приводов, которые могли и читать и записывать любые диски. Правда изначально они были очень дороги и довольно долгое время наиболее популярным оптическим устройством, устанавливаемым в домашние компьютеры, был именно комбо-привод из-за своей ценовой доступности. Но со временем DVD-RW приводы подешевели, и до сих пор этот класс оптических устройств является самым распространённым на всех видах компьютеров.

На сегодняшний день максимальная емкость DVD диска составляет 8,5 Гбайт (двухслойный диск). Но с появлением мультимедиа контента высокой четкости (HD), для его хранения и распространения этого объема оказалось недостаточно, и поэтому весной 2006 года на рынке появился новый формат оптических носителей - Blu-Ray. Однослойный диск Blu-Rayможет хранить 25 Гбайт цифровых данных, включая видео и аудио высокой четкости, двухслойный может вместить 50 Гбайт, трехслойный 100 Гб, а четырехслойный 128 Гб (BDXL). Современные оптические приводы Blu-Ray (BD-ROM) умеют читать, записывать и перезаписывать не только диски нового формата (BD), но и предшествующих - DVD и CD.

Основными характеристиками оптических приводов являются скорости чтения, записи и перезаписи данных в различных форматах. Ранее указывались непосредственно в самом названии привода, но из-за увеличения поддержки различных форматов дисков, теперь указываются только в подробном описании устройства. Приятным бонусом может стать наличие технологии маркировки специально подготовленных дисков, позволяющая получать изображение на его обратной поверхности. Как и жесткие диски, оптические приводы могут иметь два интерфейса подключения, устаревший IDE и современный SATA.

Пример названия оптического привода выглядит довольно лаконично и содержит минимум информации: Привод Blu-ray Pioneer BDR-206DBK, Black, SATA, OEM

• Blu-ray - привод поддерживает все существующие форматы оптических носителей, включая, новейший Blu-Ray
• Pioneer - фирма производитель оптического привода
• BDR-206DBK- модель привода
• Black- цвет привода
• SATA - интерфейс подключения привода
• OEM- привод продается без красочной коробки и дополнительных аксессуаров (винтов крепления и кабеля подключения)

Как видите, здесь все просто, но в тоже время, для понимания всех возможностей привода необходимо изучить его подробное описание.

Теперь, познакомившись с основными комплектующими, входящими в состав компьютера, пришло время рассмотреть деталь, которая все это объединяет в единое целое.

МАТЕРИНСКАЯ ПЛАТА (системная плата, мать, главная плата, материнка) - это сложная многослойная печатная плата, на которой устанавливаются основные компоненты персонального компьютера (центральный процессор, контроллер ОЗУ и собственно оперативная память, графический адаптер, контроллеры подключения жестких дисков и оптических приводов, контроллеры базовых интерфейсов ввода-вывода, звуковая и сетевая карта). Как правило, системная плата так же содержит разъёмы (слоты) для подключения дополнительных плат и устройств по шинам USB, PCI и PCI-Express.

В рамках данного материала, для упрощения восприятия, мы будем рассматривать лишь материнские платы для настольных ПК, не забивая себе голову изделиями для мобильных компьютеров. Тем более для общего понимания вопроса этого будет вполне достаточно.

Основные компоненты материнской платы

Ключевым компонентом материнской платы является чипсет (набор системной логики) - набор микросхем, который обеспечивает подключение ЦПУ к оперативной памяти, графическому контроллеру и контроллерам периферийных устройств. Именно набор системной логики определяет все ключевые особенности системной платы, то, какие устройства могут к ней подключаться и, по сути, все будущие возможности вашего компьютера.

Все системные платы можно разделить на два основных лагеря - материнки для процессоров Intel и материнки для процессоров AMD. Соответственно и наборы системной логики для своих процессоров выпускаются ими же. Внутри этих двух основных групп, дальнейшее разделение, удобно вести по процессорным разъемам (сокетам). Для процессоров компании Intel, на сегодняшний день, выпускаются системные платы с четырьмя разновидностями сокетов, а для AMD - тремя. Для каждого сокета у разработчиков существуют несколько наборов системной логики, ориентированных на разные бюджетные сегменты рынка.

Как видно из блок-схемы, разновидностей чипсетов, а значит и материнских плат, построенных на них и их модификациях, достаточно много. Давайте посмотрим, на какие же основные характеристики компьютера может влиять та или иная модификация чипсета и на что стоит обращать внимание в первую очередь:

• Тип центрального процессора
• Тип оперативной памяти (DDR, DDR-II, DDR-III), ее пропускную способность и возможный максимальный объем
• Наличие или отсутствие встроенного видеоадаптера, а при его наличии, возможный интерфейс подключения (VGA, DVI, HDMI)
• Возможность установки нескольких видеокарт для задействования технологий SLI и CrossFire
• Количество и ревизию разъемов SATA для поключения жестких дисков и оптических приводов
• Наличие или отсутствие поддержки технологии RAID (возможность создание массива из нескольких жестких дисков, воспринимаемых системой как единое целое)
• Количество и ревизию разъемов USBдля подключения периферийных устройств
• Тип звуковой карты (2, 5 или 7 каналов) и наличие ее цифровых выходов
• Количество сетевых интерфейсов
• Наличие дополнительных выходов (e-SATA, FireWire) для подключения цифровых периферийных устройств
• Количество и типы разъемов для подключения плат расшерений (звуковые и сетевые карты, модемы, тв-тюнеры, платы аналогового и цифрового видеозахвата и т.д.)
• Наличие устаревших разъемов и соответствующих интерфейсов FDD и LPT

На последок стоит упомянуть о еще одной немаловажной харктеристике системной платы - форм-фактор. Это стандарт оперделяющий ее размеры, места крепления к корпусу компьютера и всю ее разводку (расположение на ней интерфейсов, портов, слотов и типов разъемов для подключения питания). Современными и наиболее распространенными стандартами являются ATX (доминирующий формат), micro-ATX и mini-ITX.

Как и следовало ожидать, названия материнских плат в прайс-листах выглядят очень громоздко и наиболее сложны к восприятию, так как включают в себя достаточно множество характеристик устройства. Давайте на примере разберем одно из них: Материнская плата ASUS P8P67 DELUXE (B3), Socket 1155, Intel P67, 4xDDR3, 3xPCI-E 16x, 2xPCI-E 1x, 2xPCI, 4xSATA II+4xSATA III, RAID0/1/5/10, 7.1 Sound, Glan, USB3.0, ATX, Retail

• ASUS P8P67 DELUXE (B3) - фирма производитель, модель и ревизия (указывается нечасто)
• Socket 1155 - тип разъема для установки центрального процессора
• Intel P67 - название чипсета
• 4xDDR3 - на плате имеется 4 разъема (слота) для установки модулей оперативной памяти третьего поколения
• 3xPCI-E 16x - на плате есть целых три разъема для видеокарт, а значит, есть возможность использовать технологии SLI (3-WaySLI) от NVIDIA и CrossFire(CrossFireX) от AMD (ATI)
• 2xPCI-E 1x - на плате есть два разъема типа PCI-EX1 для установки дополнительных плат расширения (звуковых и сетевых карт, модемов, тв-тюнеров и т.д.)
• 2xPCI - на плате имеется два разъема PCIдля установки дополнительных плат расширения (звуковых и сетевых карт, модемов, тв-тюнеров и т.д.)
• 4xSATA II+4xSATA III - на плате распаяно 4 интерфейсных разъема SATAвторой ревизии и четыре третей для подключения жестких дисков и оптических приводов.
• RAID0/1/5/10 -материнская плата поддерживает технологию объединения нескольких жестких дисков и дает возможность создавать массивы 0-ого, 1-ого, 5-ого и 10-ого уровня
• 7.1 Sound - имеется встроенная 7-канальная звуковая карта
• Glan - на системной плате присутствует гигабитная сетевая карта
• USB 3.0 - на плате есть разъемы нового стандарта USB3.0
• АТХ - форм-фактор материнской платы
• Retail- системная плата продается в коробке и укомплектована соединительными кабелями, программным обеспечением и инструкцией по установке

Итак, самое сложное позади и мы выходим на финишную прямую.

БЛОК ПИТАНИЯ И КОРПУС

Блок питания (БП) - предназначен для снабжения узлов компьютера электрической энергией постоянного тока, а также преобразования сетевого напряжения до необходимых значений. В некоторой степени блок питания может выполнять функции стабилизации и защиты компонентов компьютера от незначительных скачков напряжений.

Основной характеристикой БП является его мощность, которая в современных изделиях варьируется от 300 до 1500W (Ватт). Как правило, для офисного компьютера достаточно мощности в 400 - 450W, а вот для продвинутых игровых систем с установленными несколькими видеокартами может потребоваться очень мощный блок питания, так как в пиковой нагрузке энергопотребление такой системы может достигать от 700 - 1000 Вт.

Необходимо учитывать тот факт, что выбирать мощность блока питания стоит с запасом от расчетной пиковой нагрузки, потому как в таком случае он будет меньше греться, а значит, и его система охлаждения будет работать тише. Щадящий режим благоприятно скажется и на сроках эксплуатации. Не стоит забывать и то, что со временем в силу различных фактов, показатели мощности БП могут упасть на 15 -20% от номинальной.

Как правило, чем мощнее блок питания, тем больше разъемов и их модификаций для питания различных компонентов компьютера он содержит. Правда, в большинстве случаев количество этих самых разъемов избыточно, а что бы уложить компактно большой объем проводов в корпусе, приходится потратить немало усилий. Именно поэтому многие производители выпускают БП с отстёгивающимися кабелями, где вы можете подключить только необходимые вам разъемы.

Остерегайтесь покупки дешевых некачественных блоков питания от неизвестных производителей. Все компоненты компьютера питаются низким напряжением (+3, + 5 и +12 В) и для того что бы вывести из строя какую-нибудь плату, достаточно разряда статического электричества от наэлектризованного свитера. Что уж говорить о том, если блок питания пропустит даже незначительный скачек напряжения сквозь себя или будет выдавать ненормативные их значения. Не высоки и потребительские качества этих устройств. Как показывает практика, реальное значение мощности таких изделий, гораздо ниже заявленных на этикетках, а срок их службы недолог.

Как правило, в каталогах комплектующих названия блоков питания одни из самых емких и коротких, например: Блок питания ATX 1000W OCZ Z1000M-UN

• ATX - стандарт разъема питания материнской платы, являющийся основным для настольных ПК
• 1000W - мощность блока питания
• OCZ - фирма производитель БП
• Z1000M-UN - модель блока питания

Вот так все просто, но не стоит думать, что выбор источника питания является тривиальной задачей. Как раз наоборот, это тот случай, когда в названии практически не содержится полезной информации и необходимо обязательно изучать его подробное описание, где вы сможете узнать о количестве различных разъемов питания, его эффективности (КПД), наличие защиты от перенапряжения, перегрузки и многое другое. Правильный выбор хорошего источника питания - залог долгой и бесперебойной работы железных компонентов вашего компьютера.

Несколько слов скажем и о блоках питания для ноутбуков. Они, как правило, применяются для зарядки аккумуляторных батарей, а так же для обеспечения ноутбука питанием в обход аккумулятора. По типу исполнения БП ноутбука является внешним блоком. Выпускаются источники питания для мобильных устройств под конкретную модель (серию), имеют разные характеристики и разъемы питания, и поэтому на них нет единого стандарта, а сами БП обычно не взаимозаменяемы. В случае покупки нового блока для ноутбука, у вас нет никаких вариантов, кроме как приобретать именно тот источник питания, который предназначен для вашей модели мобильного устройства.

Корпус (системный блок) - защищает внутренние элементы компьютера от внешних воздействий и механических повреждений, поддерживает внутренний температурный режим и экранирует электромагнитные излучения. Основными характеристиками являются его тип (вертикальный Tower или горизонтальный Desktop) и размер (маленький Mini, средний Midi, большой Big). Самым распространенным форматом является Midi Tower, потому как такие корпуса предназначены для установки материнских плат самого популярного форм-фактора - ATX. Так же при выборе корпуса следует учитывать количество и расположение внешних USB портов, аудио-выходов, наличие выходов FireWire на внешней панели, количество внутренних вентиляторов и их размер.

Корпуса и блоки питания для настольных ПК могут продаваться как раздельно, так и вместе, комплектом. Как правило, для офисных решений, начального и среднего сегмента домашних компьютеров, выгоднее покупать комплект. Правда, тогда вам, скорее всего, придется мириться с заурядным дизайном корпуса и средненьким блоком питания. Ну а если вы решили собрать мощную систему или компьютер с уникальным дизайном, то подбирать эти компоненты нужно только раздельно, сообразуясь с аппетитами подобранного железа и своими вкусами.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Вот мы и рассмотрели все основные компоненты, из которых состоит настольный компьютер. Конечно это неполный список комплектующих, которые могут находиться внутри системного блока, а лишь те, которые в обязательном порядке установлены в любом компьютере. Для полноты картины, давайте все же коснемся остальных компонентов, но только вкратце:

Флоппи-дисковод (FDD) - привод для дискет физическим размером 3.5 дюйма. С приходом флешь накопителей, данные носители практически полностью потеряли свою актуальность, а сами приводы можно встретить лишь на очень стареньких компьютерах.

Картридер - устройство для чтения всевозможных карт памяти, использующихся в цифровых и мобильных устройствах. Как правило, в современных компьютерах устанавливается вместо флоппи-дисковода.

ТВ-тюнер - устройство, предназначенное для приема, воспроизведения и записи телевизионного сигнала на домашнем компьютере. Большинство современных тюнеров так же могут принимать и сигнал FM-радиостанций. По способу подключения к компьютеру разделяются на внутренние (для настольных ПК подключение через разъемы PCIи PCI-Eх1, для ноутбуков через разъем CardBus) и внешние (USBи FireWire).

Контроллеры - платы, расширяющие интерфейсные возможности материнской платы. В случае необходимости, с помощью карты контроллера можно добавить дополнительные USB, SATA, FireWire, IDEи LPTинтерфейсы (разъемы). Устанавливаются, как правило, в слоты PCIи PCI-Ex1.

Звуковая карта - дополнительное оборудование, для персонального компьютера позволяющее обрабатывать и выводить звук. Предоставляют пользователю дополнительные возможности и качество по сравнению с интегрированными решениями. Могут быть как внутренними устройствами (устанавливаются в слоты PCIи PCI-Ex1), так и внешними (подключаются к USB, а для ноутбуков PCMCIA).

Сетевой адаптер - устройство, предоставляющее компьютеру возможность взаимодействовать с другими устройствами в сети. Могут быть проводными (Ethernet) или беспроводными (Wi-Fi). По способу подключения к компьютеру так же делятся на внешние и внутренние. На всех современных системных платах проводной сетевой адаптер уже встроен и поэтому как дополнительное оборудование практически больше не используется.

ЗАКЛЮЧЕНИЕ

Теперь давайте вернемся к началу статьи, где в качестве примера были приведены реальные названия компьютерной техники (системного блока и ноутбука), с которыми вы можете столкнуться в любом компьютерном магазине. Определенно, без базовых знаний устройства ПК понять хоть что-то в них практически не возможно. Но если вы внимательно прочитали предыдущий материал, то теперь понять эти аббревиатуры не составит труда. Давайте это проверим. Начнем с описания системного блока:

Системный блок Core i5-2310/ S1155/ H61/4 Gb DDR3-1333/1024 Mb HD6770/ HDD 500 Gb-7200-16 Mb/ DVD+- RW/ Sound 7.1/ GLAN/ ATX 450 W

Если вы внимательно посмотрите на эту надпись, то можно догадаться, что через косую черту указаны различные компоненты системного блока, какие именно, попытайтесь сначала определить самостоятельно, ну а потом уже можно свериться с нашим ответом.

• Core i5-2310 - Процессор от компании Intelсемейства Corei5. По номеру его модели (2310) можно узнать, что его тактовая частота равна 2.9 ГГц.
• S1155 - процессорный разъем на материнской плате типа Socket 1155
• H61 - чипсет материнской платы от компании Intel.
• 4Gb DDR3-1333 - объем установленной оперативной памяти третьего поколения 4 Гб. Тактовая частота памяти 1333 MHz.
• 1024Mb HD6770 - видеокарта Radeonот компании AMD/ATI (понятно из индекса HD) с объемом видеопамяти 1024 Мб. Индекс 6770 говорит нам о том, что графический адаптер относится к среднему классу.
• HDD 500Gb-7200-16Mb - жесткий диск имеет емкость 500 Гб, скорость вращения шпинделя 7200 об/мин и 16 Мб буфер.
• DVD+-RW - в компьютере установлен оптический привод с возможностью чтения, записи и перезаписи CD и DVDдисков.
• Sound 7.1 - имеется встроенная семиканальная звуковая карта
• GLAN - имеется проводная встроенная сетевая карта со скоростью передачи данных 1Гбит.
• ATX 450W - корпус предназначенный для установки материнской платы форм-фактора ATX и блоком питания, мощностью 450 Ватт.

Посмотрите, насколько много информации о продукте можно почерпнуть из его названия при определенном знании компьютерного железа. Теперь, для закрепления материала, давайте расшифруем типовое название ноутбука. И хотя в его названии есть некоторые значения, которые вам могут быть непонятны, после нашей расшифровки вы будете во всеоружии.

Ноутбук 15.6”/ i7-2630 QM(2.00)/4 Gb/ GTX460 M-1 Gb/750 Gb/ DVD- RW/ Wi- Fi/ BT/ Cam/ W7 HP64

• 15.6” - размер экрана ноутбука по диагонали.
• i7-2630QM(2.00) - Вот эта запись должна уже быть вам понятна. Процессор от компании Intelсемейства Corei7 с тактовой частотой 2 ГГц (указана в скобках). Правда тактовую частоту и прочие характеристики процессора можно всегда определить, зная его модель, которая указывается всегда после семейства. В нашем случае это 2630QM.
• 4Gb - объем оперативной памяти. Как видите, здесь он указан без каких либо подробностей о типе памяти и ее пропускной способности.
• GTX460M-1Gb - видеокарта GeForceс графическим процессором компании nVidia(это можно понять и аббревиатуры GTX) и видеопамятью 1 Гб. По модели ГП (GTX460) видим, что данный графический адаптер принадлежит к классу производительных решений. Буква “M” в названии видеочипа говорит о том, что он произведен для мобильных устройств.
• 750Gb - жесткий диск, емкостью 750 Гб.
• DVD-RW - в ноутбуке установлен оптический привод с возможностью чтения, записи и перезаписи CDи DVDдисков.
• Wi-Fi - в ноутбуке установлен беспроводный сетевой адаптер.
• BT - ноутбук оборудован технологией беспроводной связи BlueTooth (блютус), используемой сейчас в основном для подключения периферийных устройств (мыши, наушники и т. д.) и мобильных телефонов.
• Cam- ноутбук имеет встроенную веб-камеру - цифровую видео и фотокамеру, способную в реальном времени фиксировать изображения, предназначенные для дальнейшей передачи по сети.
• W7HP64 - как правило в конце конфигурации ноутбука указывается предустановленная на нем операционная система. В данном случае это Windows 7 Home Premium 64 bit.

На этом разрешите закончить наш ликбез по внутреннему устройству персональных компьютеров. Надеюсь этот материал будет для вас не только познавательным, но и хорошим подспорьем, в случае самостоятельной покупки нового компьютера и комплектующих или осуществления модернизации домашнего ПК.
